CR4D船舶除鏽爬壁機器人行走糾偏和姿態調整

近年來，我國在重工業方麵取得了輝煌的發展，在船舶方麵，已經可以自行研發生產排水量達350000噸以上的遠洋輪船。這種遠洋巨輪外殼有著超大型的鋼鐵立麵，在長時間運行後，除鏽問題也伴隨而來。目前人工噴砂除鏽是船廠廣泛使用的手段，過程繁瑣且效率較低，對周邊環境汙染嚴重，危險係數也高居不下，而且工人容易得矽肺病和眼疾。

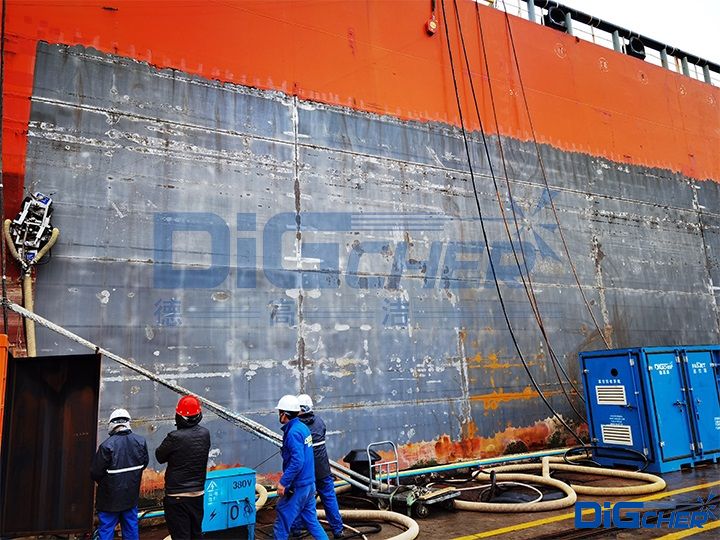

隨著工業科技不斷更新換代，超高壓水技術得以逐步應用各大領域，我公司針對船舶外立麵除鏽難的問題開發了超高壓水除鏽爬壁機器人，最初的第一代除鏽爬壁機器人問題較多，例如除鏽爬壁機器人在立麵上進行水平行走時容易出現的位置偏移和姿態傾斜問題，針對這種問題我們設計出一種基於PID算法的糾偏控製係統，優化了除鏽爬壁機器人在立麵上行走過程中的位姿問題，改善並提高了除鏽質量和效率。

CR4D船舶除鏽爬壁機器人控製係統：

CR4D船舶除鏽爬壁機器人控製係統主要包括PLC主控單元、驅動單元、傳感單元、觸摸屏、無線遙控單元、雲台單元以及除鏽盤單元等。

PLC主控單元作為核心，通過CAN總線可快速並準確的控製電機動作及讀取返回的編碼器信息，通過RS-485控製雲台動作、與無線遙控器通訊以及經過DAM模塊接受激光傳感器返回的信息等組成一個近乎閉環的控製係統。操作人員可以通過無線控製器或觸摸屏操控機器人動作。安裝在車身上的激光傳感器將信息返回至PLC，經過計算分析得出當前車體的狀態，並且下達下一步指令，對車體的姿態和位置進行調整，達到機器人行走糾偏的目的。

但實際應用時發現，除鏽機器人在行走時隨著前進距離的增大，機器人的姿態發生傾斜並且位置相對於機器人初始縱軸線也有一定的偏差，而且隨著行進距離的增大，偏差愈發明顯。這種現象導致除鏽線路大幅度變動。

為了解決這種現象，我們將除鏽機器人兩個驅動輪動作由PLC控製進行，糾偏過程中將左輪速度設為定值，單獨控製右輪的速度進行調整除鏽機器人的位置與姿態。PLC作為控製除鏽爬壁機器人的核心單元，通過接收激光傳感器返回的信息，求得機器人的位姿偏差值，從而控製右輪驅動電機的速度。船舶除鏽爬壁機器人糾偏控製係統在增量式PID算法的基礎上融合了設計模糊控製器思路，在機器人發生位姿傾斜時，糾偏控製係統響應更加穩定，抗幹擾性也有所加強，能夠更加穩定的以比較好的速度進行糾偏控製，目前我們的機器人已升級到第四代產品，產品已在各大船廠穩定運行。
