幹冰清洗機在陶瓷文物清洗修複中的實際應用效果

在幹冰清洗文物的實際（jì）應用中，有許多（duō）因素會影響到效果（guǒ），例如不同器物的硬度不同（tóng），瓷器的（de）釉層不同，釉上彩的彩料（liào）過於脆弱（ruò）。之前我們介紹了《高質量（liàng）陶瓷文物清洗設備—幹冰清洗機》，下麵主要介紹（shào）幹（gàn）冰清洗機在陶瓷文物清洗修複（fù）中的實際應用效果。

我們采用了一隻嘉（jiā）慶道光時期的青花瓷器，燒造工藝比較成熟，瓷胎結合縝密，釉麵厚度適中。來源於私人收（shōu）藏（cáng），胎體約厚50 mm，釉質較好，汙跡表麵有一層雜（zá）質與油脂，並且使用環氧樹脂（zhī）進行修補過，該器物已經做過老化實驗，樹脂呈現黃色，適（shì）宜作為（wéi）清（qīng）洗實驗的對象。

操（cāo）作人員做好（hǎo）防護措施後，由一人按住實驗的器物，一人進行（háng）幹（gàn）冰噴射，幹冰的噴射量由小至大，並且改變噴射角度，由60°到90°，尋找最佳噴射角度，最（zuì）終在90°時達到（dào）最佳效果。當幹冰量輸出量達到一定量時，整個器物受到冷卻（què）降溫的影響，環（huán）氧樹脂的強度變（biàn）低，並借助幹冰升華（huá）引起的爆破，可以（yǐ）直觀地看到環（huán）氧樹脂形（xíng）態的變化。

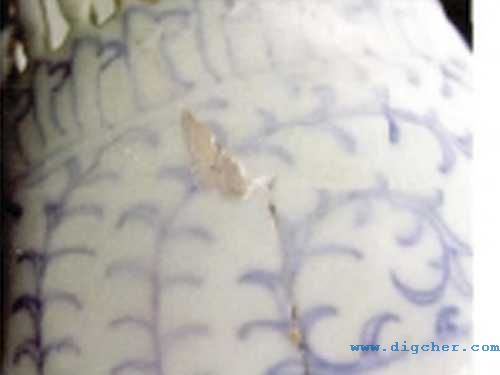

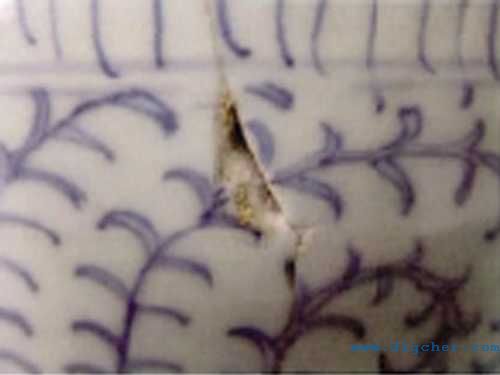

經過（guò）10分鍾的清洗實驗，最終清洗效果顯而易見(見上圖)，大部分的環氧樹脂剝落，與器（qì）物（wù）分離。若實驗（yàn）繼（jì）續進行（háng）應該能徹底清除餘下的雜質。在200倍電子顯微鏡觀察下，去除環氧樹脂前後的對比效果顯（xiǎn）而（ér）易見。

幹冰（bīng）清除汙跡後，高速衝擊的幹（gàn）冰顆粒（lì）可能會對器物造成一定破壞，尤其底材硬度不（bú）高，在瓷器類文物清洗工作中，可（kě）能在釉層（céng）留（liú）下磨損痕跡。隨後我們在（zài）電子顯微鏡的觀察下發現（xiàn），瓷器釉麵（miàn）在清洗前與清洗後（hòu）基本沒有變化，表麵僅有日常磨損的痕跡。

實際證明，幹冰清洗機效果拔群，以肉眼及顯微鏡觀察（chá），器（qì）物表麵老化的（de）環氧（yǎng）樹脂（zhī）基本已經剝離（lí），部分汙跡也已經清除，但更深（shēn）層次的汙跡（jì）尚未清除。此實驗為文物清洗階段提供了新的選擇，提高了工作（zuò）效率，一般去除環氧樹脂需要24小時以上的試劑浸泡，而新技術將時間縮短至10多分鍾。幹冰清洗機非（fēi）常環（huán）保（bǎo）高效，清洗完畢後隻剩下剝離的汙跡，無任何副產（chǎn）品。

需要注意的是，幹冰在破壞環氧樹脂結構時，需（xū）足夠強大的壓強支持，以及更長的清洗時（shí）間，對（duì）文物底材的衝擊力，需充分的評估與實驗，才（cái）能應用於不同種類的器物表麵。
